美마이크론 232단보다 높이 쌓아...반도체 패권전쟁 주도

기존 176단 비해 생산성 34%↑…톱클래스 경쟁력 확보

삼성도 페타바이트 스토리지 등 차세대 솔루션 대거 선봬

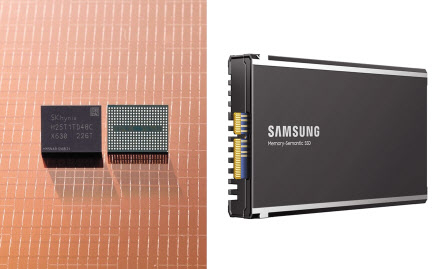

SK하이닉스가 공개한 238단 세계 최고층 낸드플래시(왼쪽)와 삼성전자가 선보인 CXL 차세대 인터페이스 기반 ‘메모리 시맨틱 SSD’ [SK하이닉스·삼성전자 제공]
SK하이닉스가 공개한 238단 세계 최고층 낸드플래시(왼쪽)와 삼성전자가 선보인 CXL 차세대 인터페이스 기반 ‘메모리 시맨틱 SSD’ [SK하이닉스·삼성전자 제공]

SK하이닉스가 미국 경쟁사를 제치고 세계 최고층 238단 512Gb(기가비트) 4D(4차원) 낸드플래시 신제품을 공개했다. 양산 시점은 내년 상반기다. 삼성전자도 업계 최초 속도를 20배 올린 차세대 메모리 솔루션을 선보이고 20년간 지켜온 낸드플래시 선두 수성에 나섰다. 국내 대표 반도체 기업들이 앞서간 기술력으로 전 세계 시장에 눈도장을 찍으며 반도체 패권전쟁에서 한 발 앞서가게 됐다. ▶관련기사 2면

SK하이닉스는 2일(현지시간) 미국 샌타클라라에서 열린 업계 최대 규모 콘퍼런스 ‘플래시 메모리 서밋 2022’에서 238단 낸드플래시 샘플을 고객에게 출시했다고 밝혔다. 238단은 최근 마이크론이 공개한 232단 낸드보다 6단 더 쌓은 제품이다.

SK하이닉스는 “238단 낸드는 최고층이면서도 세계에서 가장 작은 크기의 제품으로 구현됐다는 데 의미가 있다”고 강조했다.

SK하이닉스의 이번 최고층 낸드 개발은 지난 2020년 12월 176단 낸드를 개발한 이후 1년7개월 만이다. SK하이닉스의 238단 낸드는 TLC 규격으로 단수가 높아졌음에도 세계 최소 크기로 만들었다. 칩의 단위 면적당 용량이 커지고 웨이퍼당 생산되는 개수가 많아 이전 176단과 비교하면 생산성은 34% 높아졌다. 전송 속도는 초당 2.4Gb로, 이전 세대보다 50% 빨라졌다. 칩이 데이터를 읽을 때 쓰는 에너지 사용량은 21% 줄었다. 전력 소모가 줄어 이전 기술보다 더 친환경적이다.

SK하이닉스는 PC저장장치인 cSSD에 들어가는 238단 제품을 먼저 공급하고 이후 스마트폰, 서버용 고용량 SSD 등으로 제품 범위를 넓힌다는 계획이다. 내년에는 용량을 512Gb보다 2배 늘린 1Tb(테라비트) 제품도 선보일 예정이다. 최정달 SK하이닉스 부사장(낸드 개발담당)은 “4D 낸드 기술력을 바탕으로 개발한 238단을 통해 원가, 성능, 품질 측면에서 글로벌 톱클래스 경쟁력을 확보했다”고 말했다.

삼성전자도 이날 콘퍼런스에서 인공지능(AI)·머신러닝(ML) 등에 최적화된 업계 최초 ‘메모리 시맨틱 SSD’를 공개했다. 메모리 시맨틱 SSD는 AI·ML 등 작은 크기 데이터를 많이 활용하는 분야에 적용 가능하며 일반 SSD에 비해 임의읽기 속도와 응답속도를 최대 20배까지 높일 수 있다.

‘페타바이트 스토리지’는 저장용량을 획기적으로 향상시켜 최소한의 서버로 방대한 양의 데이터를 처리할 수 있다. 작은 크기에 대용량의 시스템을 효율적으로 구축·운용할 수 있고 에너지 사용도 최소화한다. 1페타바이트는 DVD영화(약 6GB) 17만4000편을 담을 수 있는 용량이다. 이와 함께 SSD 사용환경에서 발생하는 이상을 사전에 감지해 리스크를 방지하는 텔레메트리 기술도 선보였다. 지난 5월 업계 최초로 개발한 UFS(유니버설 플래시 스토리지) 4.0 메모리도 이달 양산될 계획이다.

최진혁 삼성전자 메모리사업부 솔루션개발실 부사장은 “AI, 메타버스, IoT(사물인터넷), 미래차, 차세대 통신 등이 확대되며 데이터가 폭발적으로 증가하는 ‘데이터 중력’ 현상이 일어나고 있다”며 “혁신적인 반도체 솔루션을 통해 AI, ML, 고성능 컴퓨팅 등 다양한 시장을 지속 선도해 나갈 것”이라고 말했다.
