- 고려대 김태근 교수팀, 전극 두께줄여 투과도·전기전도도↑

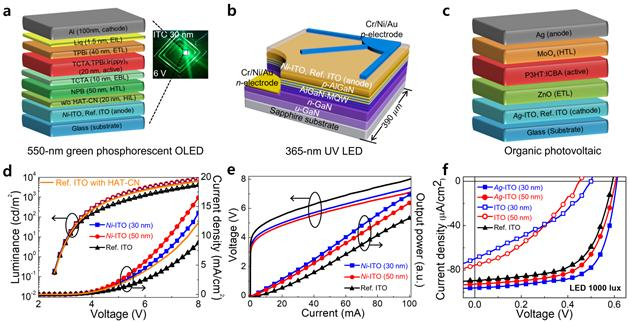

제작된 초박막 투명전극의 다이오드 및 태양전지소자에의 적용 결과. (왼쪽) 유기발광다이오드의 경우 제작된 초박막 투명전극을 적용하자 구동전압은 약 4.9 V로 약 15% 감소했고 6 V에서의 전류 밀도 또한 레퍼런스에 비해 약 120% 높게 나타났다. (가운데) 자외선발광다이오드의 경우 20mA에서 초박막 투명전극을 적용하자 5.5 V에서 5.0 V 및 4.85 V로 감소하였고 약 30%의 출력 전력 증가를 보인다. (오른쪽) 유기태양전지의 경우 초박막 투명전극을 적용하자 전력효율이 11.4%에서 13.8%로 향상됐다.[고려대학교 제공]
제작된 초박막 투명전극의 다이오드 및 태양전지소자에의 적용 결과. (왼쪽) 유기발광다이오드의 경우 제작된 초박막 투명전극을 적용하자 구동전압은 약 4.9 V로 약 15% 감소했고 6 V에서의 전류 밀도 또한 레퍼런스에 비해 약 120% 높게 나타났다. (가운데) 자외선발광다이오드의 경우 20mA에서 초박막 투명전극을 적용하자 5.5 V에서 5.0 V 및 4.85 V로 감소하였고 약 30%의 출력 전력 증가를 보인다. (오른쪽) 유기태양전지의 경우 초박막 투명전극을 적용하자 전력효율이 11.4%에서 13.8%로 향상됐다.[고려대학교 제공]

[헤럴드경제=구본혁 기자] 얇을수록 투명해지는 대신 전기전도도는 낮아지는 투명전극. 국내 연구진이 상용 투명전극 보다 3배 얇지만 전기전도도는 더 높은 초박막 투명전극 제조기술을 개발했다.

한국연구재단은 고려대학교 전기전자공하고가 김태근 교수 연구팀이 초박막 투명전극의 전기전도도와 투과도를 독립적으로 제어할 수 있는 도핑방법을 개발하고 이를 통해 고효율 에너지 변환소자를 구현했다고 4일 밝혔다.

유기발광다이오드나 태양전지 소자들이 소형화되고 유연성을 요구하기 때문에 전극 또한 투과도와 전기전도도를 유지하면서 더욱 얇아져야 한다.

하지만 전극은 두께가 감소하면 투명도는 향상되지만 면저항은 반대로 증가하는 모순된 성질을 지니고 있다. 때문에 기존 광 변환 소자들은 투명도의 손실을 보더라도 150 나노미터 이상의 두꺼운 투명전극을 사용한다.

연구팀은 니켈, 은, 구리 등 금속(불순물)을 전계 유도 이온 주입 방식으로 투명전극 표면에 확산, 박막의 전기, 광 특성을 독립적으로 제어할 수 있는 도핑방법을 개발했다.

금속 이온을 전극 표면에 국부적으로 도핑함으로써 박막의 높은 투과도는 유지하면서 면저항을 감소시켜 50 나노미터 이하의 초박막 산화물 투명전극을 제조해냈다.

실제 이렇게 만들어진 초박막 투명전극을 유기발광다이오드, 자외선 발광다이오드, 유기태양전지의 양전극 또는 음전극으로 적용하자 구동전압이 낮아지거나 전력효율이 높아지는 등 소자효율이 향상됐다.

150 나노미터(nm) 두께 상용 ITO 기반 소자 대비 에너지 변환효율이 각각 24%, 30%, 21%의 향상된 것.

김태근 교수는 “전기전도도와 투과도 두 가지 특성을 독립적으로 제어해 각각의 성능을 동시에 최적화한 것”이라면서 “공정이 단순하고 열처리가 필요 없는데다 원하는 위치에 선택적 도핑이 가능하다는 것이 장점”이라고 설명했다.

한국연구재단의 지원으로 수행된 이번 연구결과는 나노기술 분야 국제학술지 ‘나노-마이크로 레터’ 10월 16일자에 게재됐다.
